作為(wei)MIM粉末製(zhi)造领域的技術先驅(qu)，公司在國内首(shou)创開发了(le)用於MIM粉末生產的(de)水氣組合雾化製粉工(gong)藝，有效填补了國(guo)内的技術空(kong)白。公司的製粉(fen)能力涵(han)盖真空氣雾化工藝、水(shui)雾化工藝(yi)以及水氣組合工藝等多種技術路線，能够灵(ling)活適應(ying)不同MIM應用場景對粉末性能的要求。

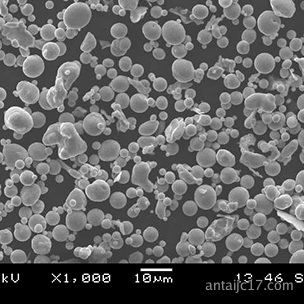

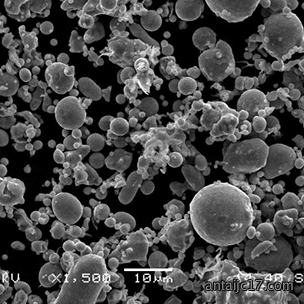

公司專業(ye)生產(chan)的MIM粉(fen)末(mo)在金屬注射成形工藝中表現出低氧含量、形(xing)貌規(gui)整、振實密(mi)度高等核心技術指標(biao)，粒度分布及化學成(cheng)分控製保持稳定水平，單批次5吨的(de)合批重量設(she)計充分满足客戶的生產規模需求，便於采(cai)購管理(li)與库存周期控製。

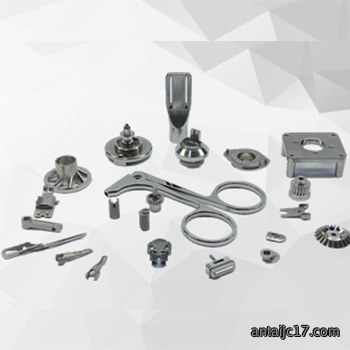

MIM粉末主要作(zuo)為(wei)下游金屬注射成形廠商的粉末原料，用來製作各種結構复雜的小型零部件，如手機SIM卡槽、智(zhi)能電子手表外壳等產品的生產。
| 產品參数表 | |||||||||||||
| 產品 | Cr | Ni | Mo | Si | Mn | Nb | Cu | Co | 氧含量 （PPM） |
振實密度 （g/cm3） |
激光粒度 | ||
| D10 | D50 | D90 | |||||||||||
| 316L(氣） | 16-18 | 11-14 | 2-3 | <1.0 | <1.5 | 500 | 4.95 | 5.1 | 13.7 | 28.2 | |||
| 316L | 2900 | 4.75 | 3.06 | 9.61 | 23.33 | ||||||||
| 17-4PH | 15.5-17.5 | 3-5 | <0.5 | <1.0 | <1.0 | 0.15-0.45 | 3.5 | 3100 | 4.70 | 3.47 | 9.87 | 24.37 | |
| 440C | 16-18 | <0.2 | 0.4-0.8 | <1.0 | <1.0 | 1500 | 4.40 | 3.6 | 10.92 | 26.90 | |||
| 420L | 12-14 | <1.0 | <1.0 | 2000 | 4.40 | 3.11 | 9.83 | 22.62 | |||||
| 304L | 18-20 | 8-12 | <0.2 | <1.0 | <1.5 | 3500 | 4.80 | 3.06 | 9.97 | 25.82 | |||
| 4605 | 1.5-2.5 | 0.2-0.5 | <1.0 | 3500 | 4.40 | 3.75 | 10.80 | 25.78 | |||||
| 8620 | 0.5-1.0 | 0.5-1.0 | <0.5 | 3000 | 4.63 | 3.25 | 9.46 | 23.07 | |||||
| HK30 | 24-27 | 19-22 | <0.5 | 0.75-1.4 | <1.5 | 1.2-1.5 | <0.3 | 3400 | 4.20 | 3.24 | 8.74 | 20.88 | |
| 4J29 | <0.2 | 28-30 | <0.2 | ≤0.3 | ≤0.5 | <0.15 | 16-18 | 2500 | 5.10 | 3.16 | 9.87 | 23.42 | |
| 1J85 | 79-81 | 4.8-5.0 | 0.15-0.3 | 0.3-0.6 | <0.2 | 1600 | 5.10 | 4.01 | 10.24 | 23.69 | |||
| F75 | 28-32 | 6.8 | ≤0.5 | ≤0.5 | 60-62 | 3200 | 5.10 | 2.98 | 8.89 | 21.68 | |||
| 粉末烧結特性表 | ||||||||
| 產品 | 碳含量 | 烧結温度 （℃ ） |
烧結密度 （g/cm³ ） |
收縮比 % |
抗拉強度 （MPa） |
屈服強度 （Mpa） |
硬度 (HRB) |
伸长率 % |
| 316L(氣） | <0.03 | 1360-1380 | ≥7.9 | 1.173 | 547 | 193 | ≥69 | 56.5 |
| 316L | <0.03 | 1360-1380 | ≥7.85 | 1.167 | 530 | 186 | ≥65 | 54.5 |
| 17-4PH | <0.07 | 1280-1320 | ≥7.6 | 1.165 | 975 | 730 | ≥28（HRC) | 5 |
| 440C | 1.2-1.4 | 1230-1240 | ≥7.5 | 1.165 | 1137 | 538 | ≥55（HRC) | 1.7 |
| 420L | 0.15-0.45 | 1320-1360 | ≥7.6 | 1.165 | 800 | 650 | ≥600（HV) | 5 |
| 304L | <0.03 | 1360-1380 | ≥7.75 | 1.165 | 530 | 186 | ≥65 | 35 |
| 4605 | 0.4-0.6 | 1250-1280 | ≥7.5 | 1.185 | 700 | 500 | ≥70 | 11 |
| 8620 | <0.2 | 1250-1280 | ≥7.5 | 1.165 | 445 | 210 | ≥45 | 30 |
| HK30 | 0.35-0.65 | 1310-1330 | ≥7.6 | 1.165 | 782 | 436 | ≥80 | 18 |
| 4J29 | <0.03 | 1330-1380 | ≥8.0 | 1.162 | 480 | 280 | ≥180（HV) | 38 |
| F75 | <0.035 | 1330-1380 | ≥8.0 | 1.165 | 1200 | 850 | ≥280（HV) | 12 |
